提到錳鋼耐磨板，很多人馬上會(huì)想到有16Mn耐磨板（即Q345）和65錳耐磨板（即彈簧鋼），但究竟他們具體有什么區(qū)別呢？我來(lái)和大家簡(jiǎn)介介紹一下：

一16錳耐磨板的碳含量遠(yuǎn)遠(yuǎn)低于65錳耐磨板。

16Mn耐磨板參數(shù)

65Mn耐磨板參數(shù)

一般來(lái)說(shuō)，16Mn材質(zhì)的含碳量在0.18%左右，最高不得超過(guò)0.2%，否則折彎性能會(huì)大受影響。而65錳的碳含0.69%左右，大大高于16錳。而碳正是鋼材實(shí)現(xiàn)高硬度，耐磨的關(guān)鍵元素，卻少了碳的16Mn，無(wú)論如何努力進(jìn)行加硬處理，仍無(wú)法在內(nèi)部生成堅(jiān)硬耐磨的馬氏體。

二 抗拉強(qiáng)度65Mn比16Mn高得多。

65Mn在常態(tài)下（未經(jīng)熱處理）的屈服強(qiáng)度稍高于16Mn鋼板，但是抗拉強(qiáng)度則大大高于它（65Mn，908 VS 16Mn  597）。

三 表面硬度

   16Mn耐磨板通常表面硬度HRC少于1度，65Mn熱處理前表面硬度高達(dá)HRC 10度左右，經(jīng)妥善處理的65Mn錳板能達(dá)到HRC60度左右，大大增強(qiáng)了鋼板的硬度，抗變形，磨損，能力。

四 彈性及抗疲勞

   16Mn與65Mn同是含有Mn元素，但是65Mn卻在碳以及其它元素的幫助下，實(shí)現(xiàn)了較強(qiáng)的彈性和抗疲勞性。所以65Mn鋼板，又俗稱彈簧鋼板，而普通的16Mn材料才沒(méi)有這些特性。

五 調(diào)質(zhì)處理

   16Mn耐磨板無(wú)法進(jìn)行調(diào)質(zhì)處理，只能滲碳做表面加硬 。

   65Mn耐磨板可以調(diào)質(zhì)，且不能滲碳。

6 折彎加工

  16Mn耐磨板的性能比較軟，可以進(jìn)行加工處理。

  65Mn耐磨板的材質(zhì)很硬，折灣處時(shí)比較困難。一般折彎度數(shù)不以超過(guò)60。

更多關(guān)于65Mn和16Mn的問(wèn)題，歡迎跟貼指正。

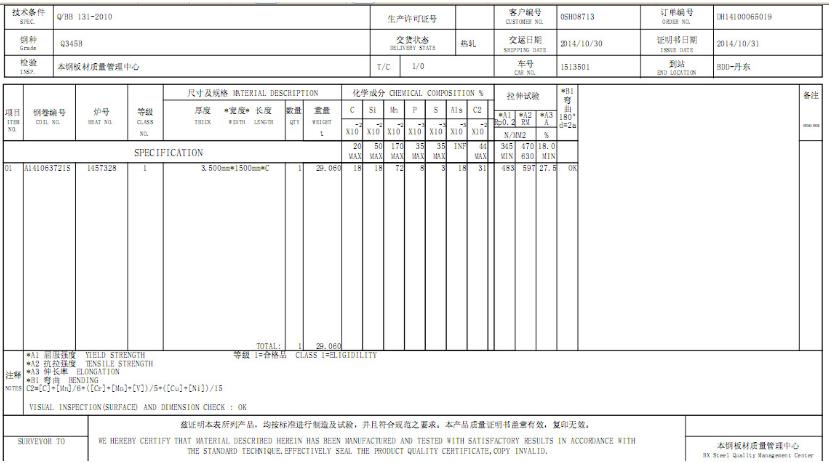

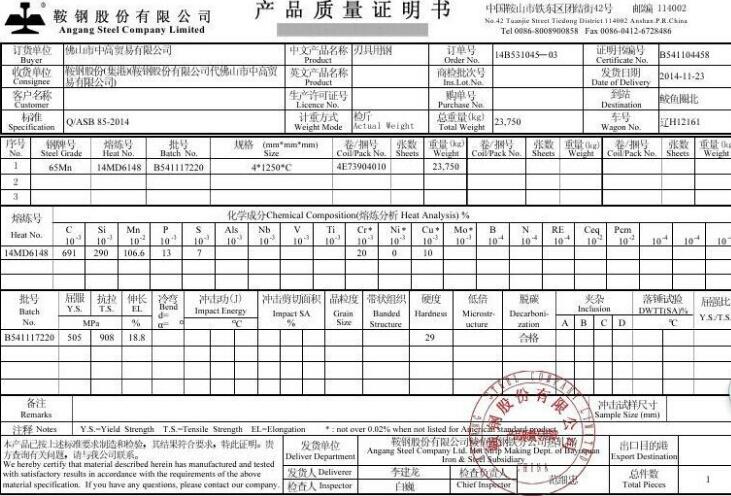

以下是兩種材料的質(zhì)保書對(duì)比
